Những kí hiệu cơ bản của dây cáp thép bạn cần biết

Dây cáp thép đã không còn là cái tên xa lạ trong các công trình hiện nay. Tuy nhiên trên thị trường có rất nhiều loại cáp thép với nhiều quy cách cáp, cách xoắn sợi, cách bện cáp khác nhau… để có thể đáp ứng đa dạng nhất yêu cầu kĩ thuật của tất cả công trình.

Mỗi dây cáp thép sẽ có kí hiệu riêng để khách hàng có thể dễ dàng nhận biết. Hãy cùng Cáp Xích K.T.H tìm hiểu nhé!

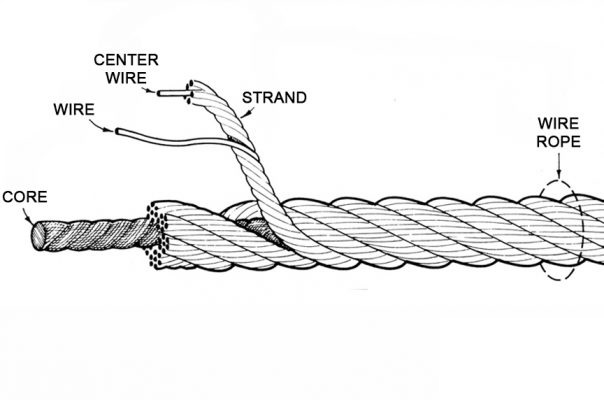

Tìm hiểu về cấu tạo của dây cáp thép

Dây cáp là một loại dây bao gồm một số sợi dây kim loại được đặt (hoặc xoắn) theo đường xoắn ốc. Ban đầu dây được sủ dụng rèn bằng sắt, nhưng ngày hôm nay thép là vật liệu chính được sử dụng cho các dây cáp.

Mỗi dây cáp thép đều có kí hiệu cơ bản:

• Tăm cáp (wire): Là những sợi thép – thành phần cấu tạo nên các tao cáp.
• Tao cáp (strand): Là do các tăm cáp bện thành một khối xung quanh sợi thép lõi (center wire)
• Bó cáp / Sợi cáp (wire rope): Các tao cáp bện vào nhau xung quanh lõi cáp tạo nên sợi cáp.
• Lõi cáp (core): Là sợi cáp trung tâm. Lõi cáp có thể được chế tạo từ nguyên liệu khác nhau
• Lõi của dây có thể là một dây cáp độc lập (lõi thép, IWRC, FC hoăc CW) trong nhiều trường hợp tự nó đã là một dây cáp. Lõi này cung cấp 10% – 50% ( trong những cấu trúc chống xoay) độ bền của dây cáp thép

Những kí hiệu cơ bản của dây cáp thép bạn cần biết

✧ IWRC (Independent Wire Rope Core)

IWRC là từ viết tắt của cụm từ Independent Wire Rope Core có nghĩa là lõi cáp thép độc lập.

Cáp thép là một sợi dây kim loại được cấu tạo bởi 3 thành chính đó là: Lõi cáp, tao cáp và bó cáp. Tao cáp được cấu tạo bởi nhiều sợi dây thép xoắn lại với nhau quanh các sợi dây lõi của trung tâm, kết cấu xoắn này khá giống với dây thừng.

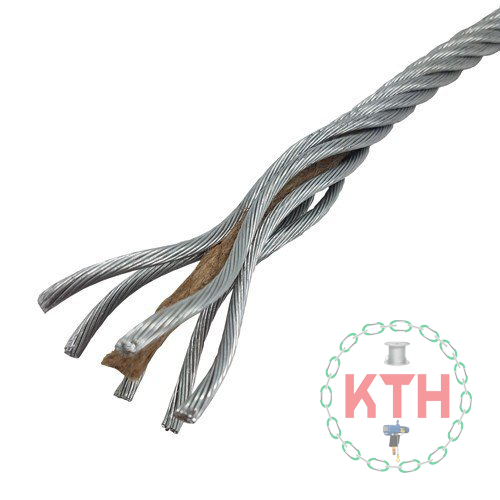

✧ FC (Fiber Core)

FC (Fiber Core) là lõi nhựa tổng hợp (còn gọi là Fiber Core, ký hiệu là FC). Thông thường lõi này là lõi đay, lõi bố, sợi gai dầu hay nhựa PP.

Sự khác nhau lớn nhất trong dây cáp thép là số tao , cấu trúc của tao, kích thước lõi , và chiều xoắn của tao so với lõi

✧ Các cách bện (xoắn) cáp (gọi là Lay)

Bện cáp hay còn gọi là xoắn cáp là một quy trình quan trọng tạo ra sợi cáp thép. Cách bện cáp ảnh hưởng rất lớn đến độ bền, sức căng, và các tính năng khác của cáp.

• Cáp thép bện ngược (còn gọi Regular lay) là gì?

Dây cáp thép bện ngược nghĩa là tao và sợi cáp được xoắn ngược hướng nhau.

Cáp bện ngược chiều bện của các sợi trong dành ngược chiều so với chiều bện các dành quanh lõi. Loại này có độ cứng, tuổi thọ cao, khó bung và không tự xoắn lại được nên thường ứng dụng trong các trường hợp cáp có trạng thái để chủng hẳn như kéo gàu máy kéo…

• Cáp thép bện chéo

✧ Cáp thép xoắn trái (Left lay) Cáp thép xoắn phải (Right lay)

Cáp bện xuôi (lang lay): Chiều bện của các sợi trong dành sẽ cùng chiều với chiều bện của dành quanh lõi. Loại cáp bện xuôi này có tuổi thọ cao, mềm dẻo nhưng dễ bị bung ra và có xu hướng tự xoắn lại. Vậy nên, cáp bện xuôi thường được dùng trong việc neo giằng cố định, hay còn gọi là cáp neo giằng và nó được dùng làm cáp thang máy hay được dùng làm pa lăng cáp nâng hạ của cần trục.

Cáp bện ngược (regular lay): chiều bện của các sợi trong dành sẽ ngược chiều với chiều bện của các dành quanh lõi. Loại này có độ cứng và tuổi thọ cao, khó bung và không tự xoay lại được nên nó thường được dùng trong những trường hợp như kéo gàu máy kéo. Cáp thép bện ngược còn được sử dụng làm cáp thép chống xoắn.

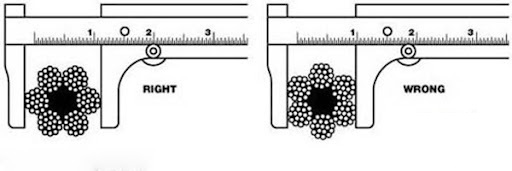

✧ Cách đo đường kính dây cáp thép chuẩn xác nhất

Để đo được kích thước chính xác của dây cáp thép, cần tiến hành đo cáp bằng cách kéo dây cáp rời khỏi cuộn và giữ thẳng sợi dây cáp. Không đo cáp khi cáp còn ở trong cuộn, đo 3-5 lần tại những điểm khác nhau, để có xác xuất chính xác nhất và lấy kết quả trung bình giữa những lần đo.

Đường kính Cáp là khoảng cách lớn nhất của 2 bó sợi (tao) đối diện nhau.

Bạn cần tìm hiểu thêm về sản phẩm dây cáp thép hãy liên hệ ngay đến công ty Cáp xích K.T.H theo các thông tin bên dưới để nhận được tư vấn tốt nhất. Mọi chi tiết xin liên hệ:
